新的飞控具有用于外部Rx的即插即用端口，并且包装中将有一个用于Rx的4针连接器，飞行员可以减少焊接工作量，易于安装。 另外，请注意，当您连接不同的外部Rx时，针脚附近的焊盘需要焊接，如下图所示。

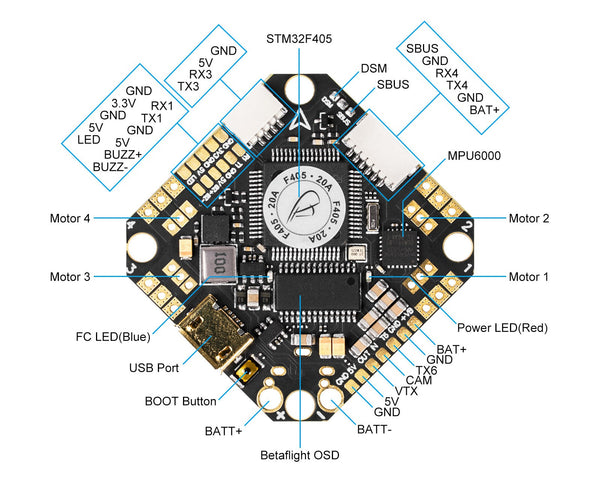

Diagram for Toothpick 20A AIO FC V4

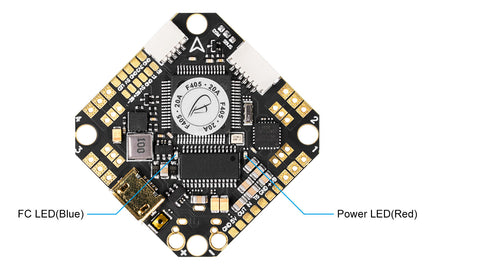

Status LED
There are 2 LEDs on the bottom of the board to indicate the status, including the Power LED ( Red), FC LED(Blue).
|
LED |
Status |
Description |
|
Power LED ( Red) |
Solid |
Power on |
|
FC LED ( Blue ) |
Solid |
Motor Armed |
